220V. PROGRAMLANABİLİR TERMOSTAT

W3230
Mini sıcaklık kontrol cihazı.
Daha iyi okunabilirlik için net LED ekranlı.
Geniş sıcaklık ölçüm aralığı.
Isıtma veya soğutma kontrolü.
Kısa devre sonrasında tüm parametre ayarları kaydedilebilir.
Röle çıkışı.
Yüksek Kontrol hassasiyeti 0,1 santigrat
Evsel dondurucu, su depoları, buzdolabı, endüstriyel soğutucu, vapur, endüstriyel
ekipman ve diğer sıcaklık kontrollü sistemler için kullanılabilir.
Özellikler:
Güç Kaynağı: 12V DC/24V DC/110V-220V AC
Sıcaklık Kontrol Aralığı:-55°-120°
Çözünürlük Oranı: 0,1°C(-9,9-99,9); 1°C(diğer aralık)
Görüntüleme Rengi: kırmızı/mavi
Ölçüm doğruluğu: ±0,1°C
Kontrol doğruluğu: 0,1°C
Sensör: NTC10K Su geçirmez sensör
Çıkış: Röle Kontak Kapasitesi 10A 220V / 20A 12V / 20A 24V
Çevre gereksinimleri: -10-60°C, nem %20-%85 RH
Boyut: 79mm *43mm*26mm
Kesme Boyutu: 73mm * 39mm
Sensör teli: 1 metre

fonksiyon açıklaması

P0: soğutma veya ısıtma modu
P1: dönüş farkı ayarı
P2: maksimum sıcaklık ayarı üst sınırı
P3: minimum sıcaklık ayarı alt sınırı
P4: sıcaklık düzeltmesi
P5: gecikmeli başlatma zamanı (birim: dakika)

Kullanım Yöntemi

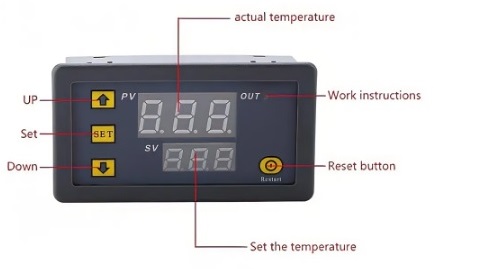

Denetleyiciye güç sağlamak için güç kaynağını ve ekipmanı bağlayın. Şu anda ekran sıcaklık ölçümüdür. SET tuşuna bir kez basın ve görüntü ekranı sıcaklığı yanıp söner. Gerekli sıcaklığı ayarlamak için+- tuşuna basın (hızlı bir şekilde yükselip alçalmak için+1 tuşunu basılı tutun). Ayar tamamlandıktan sonra onaylayıp geri dönmek için SET tuşuna basın. Şu anda kontrol cihazı,
röleyi otomatik olarak açıp kapatmak için ayara basacaktır! Sıcaklık kontrol cihazının çıkışı,
çeşitli yüksek güçlü yükleri karşılamak için 20A'lik bir röledir. Kontrol devresi bağlandıktan
sonra sıcaklık kontrol cihazına güç sağlanabilir. Şu anda, ekran ortam sıcaklığını gösterir.

Göstergenin, nixie tüpünün ve sesli uyarının durum açıklaması
·Gösterge ışığı: yanıp sönme, soğutma veya ısıtma başlatmanın gecikmesini gösterir ve sabit ışık,
rölenin kapalı olduğunu gösterir.
·Dijital tüp: LL, sensörün açık devresini gösterir, lütfen sensörü talimatlara göre bağlayın; HH ölçüm
aralığının dışındaysa sıcaklık kontrol cihazı rölenin bağlantısını zorla kesecektir; Ekran --- yüksek sıcaklık alarmı

Ana menü ayarına girmek için SET düğmesini 5 saniye basılı tutun, PO... P6'yı değiştirmek için+- düğmesine
basın, SET düğmesini basılı tutun veya SET düğmesini 10 saniye basılı tutun; kontrol cihazı otomatik olarak
onaylayacak ve herhangi bir tuş işlemine gerek kalmadan geri dönecektir.

PO soğutma ve ısıtma modu

· PO'yu görüntülemek için SET tuşuna basın ve 5 saniye basılı tutun, çalışma modunu ayarlamak için SET tuşuna
bir kez basın, [H ısıtma modudur] ve [C soğutma modudur] arasında geçiş yapmak için +– tuşuna basın, geri
dönmek için SET tuşuna bir kez basın, basılı tutun SET'e basın veya 10 saniye boyunca SET'e basın; kontrol
cihazı herhangi bir tuş eyleminin tamamlanmadığını otomatik olarak onaylar.

·Soğutma modunda: sıcaklık ölçüm değeri sıcaklık ayar noktasının üzerinde olduğunda, soğutma rölesi kapatılır
ve buzdolabı çalışır; Sıcaklık ölçüm değeri ≤ sıcaklık set noktası dönüş farkı olduğunda soğutma rölesi ayrılır ve
buzdolabı kapatılır.

·Isıtma modunda: sıcaklık ölçüm değeri ≤ sıcaklık ayar noktası olduğunda, ısıtma rölesi kapatılır ve ısıtıcı çalışır;
Sıcaklık ölçüm değeri ≥ sıcaklık set değeri+dönüş farkı olduğunda ısıtma rölesi ayrılır ve ısıtıcı kapatılır.

P1 dönüş farkı ayarı
·PO'yu görüntülemek için SET tuşuna basın ve 5 saniye basılı tutun, P1'e geçmek için+– tuşuna basın, dönüş
farkını ayarlamak için SET'e bir kez basın, dönüş farkını 0,1-15'e ayarlamak için+– tuşuna basın, tamamlandıktan
sonra geri dönmek için SET'e bir kez basın, SET'e basın 10 saniye süreyle yanar veya kumanda, anahtarsız işlemin
tamamlandığını otomatik olarak onaylar.
·Soğutma modunda: sıcaklık ölçüm değeri ayarlanan değerden büyük olduğunda röle kapatılır ve buzdolabı çalışır;
Sıcaklık ölçüm değeri ≤ ayarlanan değere geri döndüğünde röle bağlantısı kesilir ve soğutucu kapatılır.
·Örneğin, ortam 30°C, set değeri 25°C ve dönüş farkı 2°C olarak ayarlanmıştır. Güç açıldıktan sonra röle kapalı
soğutucu çalışmaya başlar. Soğutma 23 °C'ye ulaştığında röle kapalı soğutucu kapanır. Bu sırada soğutucunun
bağlantısı kesildiği için sıcaklık yükselmeye başlar. Sıcaklık 25 °C'nin ayarlanan değerine yükseldiğinde, röle kapalı
soğutucu tekrar çalışmaya başlar, böylece sıcaklık tekrar tekrar 25 °C'den yüksek olmayacak şekilde kontrol edilir.
·Isıtma modunda: sıcaklık ölçüm değeri ≤ ayarlanan değer olduğunda röle kapatılır ve ısıtıcı çalıştırılır; Sıcaklık ölçüm
değeri ≥ set değeri+dönüş farkı değeri olduğunda röle ayrılır ve ısıtıcı kapatılır.
·Örneğin, ortam 10°C olduğunda, ayar değeri 25°C ve dönüş farkı 2°C olarak ayarlandığında, güç açıldıktan sonra röle
kapanır ve ısıtıcı çalışır. Isıtma 27 °C'ye ulaştığında röle kapanır ve ısıtıcı kapanır. Bu sırada ısıtıcı açık olduğundan
