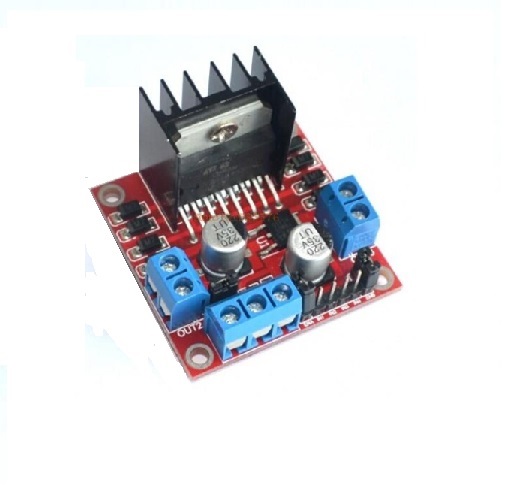

Voltaj Regülatörlü Motor Sürücü Kartı Kırmızı
ÜRÜN AÇIKLAMASI:
Bu motor sürücü kartı, çalışma gerilimleri 24V'a kadar olan motorlar için tasarlanmıştır. Sürücünün iki kanalı vardır ve her kanal için 2A akım sunar. Teknede L298N motor sürücüsü IC kullanılmıştır. Masa sumo, mini sumo ve line follower robotlar gibi çeşitli motor kontrol uygulamalarında kullanılabilir.
Board, step motor kontrolünü de sağlar. Ayrıntılı bilgi için, aşağıda gösterilen örnek belgeyi görüntüleyebilirsiniz:
Özellikler :
Board iki motoru ayrı olarak kontrol edebilir.
Kanal başına 2A akım gönderin.
Dahili regülatör mevcuttur.
Yüksek sıcaklık ve kısayol koruması kullanılabilir.
Motor yönüne göre ışık veren LE'ler mevcuttur.
Dahili soğutucu mevcuttur.
Akım duyu iğneleri yaydığı gibi mevcuttur.
Tahtanın dört tarafında dört vida deliği bulunmaktadır.
Pim Haritalama:
ENA: Pin, sol motor aktivasyonu için kullanılır
IN1: Sol motor 1. giriş
IN2: Sol motor 2. giriş
IN3: Sağ motor 1. giriş
IN4: Sağ motor 2. giriş
ENB: Pins motor kanalı aktivasyonu için kullanılır
MotorA: Sol motor çıkışı
MotorB: Sağ motor çıkışı
VCC: Besleme gerilimi girişi (4.8V-24V)
GND: Topraklama bağlantısı
5V: 5V çıkış
Jumper tıkalı pimler tahtada bulunur. Bu iğneler isteğe bağlı kullanımlar için kullanılabilir ve farklı özellikleri etkinleştirir.
CSA: Bir motor sürücüsünün akım çıkışı. Bir jumper ile, akım çekme değeri bir anlık voltaj değeri olarak okunabilir.
CSB: B motor sürücüsünün akım çıkışı. Bir jumper ile, akım çekme değeri bir anlık voltaj değeri olarak okunabilir.
V1, IN1 girişini doğrudan 5V'a gönderen pull-up direncine takılan bir jumperdir. Bu sayede, toprağa takmadığınız için pin voltaj seviyesi 5V olarak kalır.
V1, IN2 girişini doğrudan 5V'a gönderen pull-up direncine takılan bir köprüdür. Bu sayede, toprağa takmadığınız için pin voltaj seviyesi 5V olarak kalır.
V1, IN3 girişini doğrudan 5V'a gönderen pull-up direncine takılan bir köprüdür. Bu sayede, toprağa takmadığınız için pin voltaj seviyesi 5V olarak kalır.
V1, IN4 girişini doğrudan 5V'a gönderen pull-up direncine takılan bir köprüdür. Bu sayede, toprağa takmadığınız için pin voltaj seviyesi 5V olarak kalır.
5V-TR atlama kablosu 7805 hattını etkinleştirir veya devre dışı bırakır. Takılıysa, 5v çıkışı devreye girer. Fişi çekilirse, bu hat devre dışı kalır.
