Özellikler:

1, HC-05 kullanarak modülün çekirdek modülü, çıkışlar yüksek çıkış bağlandıktan sonra çıkış arayüzü düşük VCC, GND, TXD,
RXD, ANAHTAR pin, pin-out Bluetooth bağlantı durumu (STATE), içerir

2, led Bluetooth bağlantı durumunu gösterir, Bluetooth bağlantısı flaş yok demektir, yavaş flaş AT moduna girer, çift flaş Bluetooth bağlı

olduğunu gösterir ve açık

3, alt set anti-ters diyot 3.3V LDO ile, giriş voltajı 3.6 ~ 6V , yaklaşık 30mA eşleşmemiş akım, yaklaşık 10mA eşleştirme, giriş voltajı 7V geçmemelidir!

4, arabirim seviyesi 3.3V, doğrudan SCM (51, AVR, PIC, ARM, MSP430, vb) bağlayabilirsiniz, 5V mikrodenetleyici de MAX232 MAX232 olmadan
değil, doğrudan bağlanabilir!

5, 10 metreye kadar etkin mesafe (SINIF 2'nin güç derecesi), 10 metreden fazla mümkündür, ancak

tam çift yönlü seri port kullanırken çiftin, mesafe 6'nın kalitesini garantilemek için bu bağlantıyı yapmayın. Herhangi bir Bluetooth protokolünü tanımak
için 8 veri biti, 1 durdurma biti, parite en yaygın iletişim formatı olan iletişim formatı ayarlanabilir, diğer formatları desteklemez.

7, parametrenin ve sorgu bilgilerinin

8, küçük boyutta (3.57cm * 1.52cm), yonga üretim tesisinin yama kalitesini sağlamak için AT komut moduna 34 feet çekilebilir . Ve şeffaf shrink boru, toz
ve güzel ayarlayın ve bazı anti-statik yetenekleri var.

9, AT komutları üzerinden ana veya bağımlı mod olarak değiştirilebilir, cihaz

belirtilen AT komutları ile bağlanabilir

10, standart baud hızı desteği 4800bps ~ 1382400bps

Kullanım:

Seri port baud'unu kullanarak aynı şekilde eşleştirildikten sonra Sabit baud, 8 veri biti, parite yok, seri cihazların haberleşme formatı doğrudan seri portuna
bağlanabilir ve orijinali değiştirebilir, programı değiştirmeye gerek yoktur. Böyle veri toplama, akıllı araba, seri yazıcılar, açık havada gibi nokta vuruşlu ekran kontrolü gibi.

Bir bilgisayar ile eşleştirilmiş: aynı yöntem ve seri kullanarak, cihazla Bluetooth seri iletişim yoluyla bilgisayarlar arasında uyum

Telefonla eşleştirilmiş: Aynı seri ve

seriyi kullanan cihazlarla Bluetooth seri haberleşmesi üzerinden iyi bir telefon. Bluetooth ile eşleştirilmiş: Mikrodenetleyici ve mikrodenetleyici ile mikroçipli
seri kablo, vb. Aynı yöntemi ve

seriyi kullanma Esnek kullanım:

Baud hızı dönüşümü, çünkü alıcı ve gönderici, cihaz baud hızı dönüşümü olarak kullanabileceğiniz küçük bir veri miktarında kendi baud hızını seçebilir.

Ambalaj içeriği:

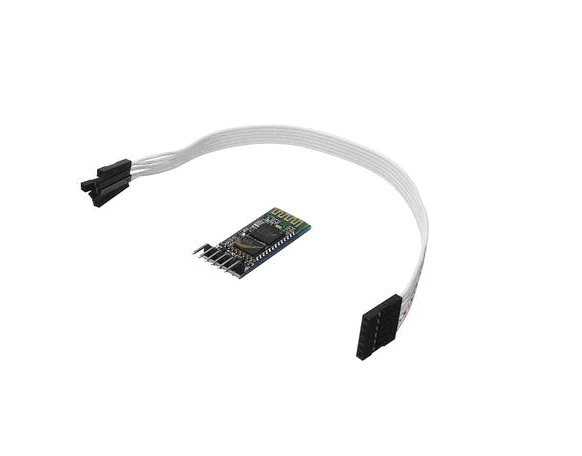

1 x HC

Bluetooth Modülü
